印刷密度儀

什么是印刷密度？

密度是衡量印刷機械特性的基本參數。其中，反射密度根據基材（紙張、薄膜等）和油墨反射的光量計算而來，是一種評估油墨膜層厚度或油墨濃度變化的簡易方法。油墨的厚度或濃度越大，其吸收的光就越多，反射的光就越少，此時儀器的檢測結果將是外觀色彩更深，因為密度更大。

印刷密度儀的用途

反射密度儀利用紅、綠和藍濾光片（與分色濾光片類似）測量色彩，為印刷機操作人員提供量化的操作指導。分光密度儀可測量印刷機機械變化引起的差異，包括油墨實地密度、階調值增加/網點擴大和油墨疊印率。

為什么需要印刷密度儀？

印刷機的任何變化都會導致印刷機械特性的變化。分光密度儀可為印刷機操作人員提供有關印刷機械特性的量化操作指導。

• 油墨密度變化可能是油墨膜層厚度或油墨用量變化導致的直接結果。
• 網點擴大變化可能是壓印壓力或橡皮布和包襯條件變化導致的結果。
• 油墨疊印率用于衡量某種油墨在上一色油墨上的疊印效果。

使用分光密度儀監測印刷機械特性既是實施過程控制的基礎，也是穩定生產連續圖像和圖形的關鍵。

為了實現準確的測量結果，請務必定期校準分光光度儀。

什么是密度測量？

密度并非色彩。它只能表示色彩的深淺，而不能表示色彩是否正確。分光密度儀可采用兩種測量方法來控制印刷機的印刷密度：

1 -四色過程控制可使用傳統分光密度儀監測

膠印機的油墨顏料載量是高度一致的，因此印刷密度變化直接與油墨膜層厚度變化相關。在柔版印刷機上，油墨載量可能隨油墨濃度的變化而變化。在柔版油墨上加入沖淡劑或水會導致基材上轉印的油墨顏料更少，從而使印刷的外觀色彩更淺、密度更小。隨著油墨載體的蒸發，柔版油墨的濃度相應增大，導致測得的密度增大。對于印刷機控制而言，使用青色、品紅、黃色和黑色實地油墨的密度值來監測和校正油墨膜層厚度或濃度是關鍵。

• 階調值，又稱網點面積，用于衡量印刷網版的階調，并表示為油墨實地密度百分比。階調值增加（TVI）通常也稱網點擴大，表示印刷的階調值與原版的階調值之差。根據印刷工藝和印刷機校準方法不同，CMYK的TVI值范圍通常為16-22%。
• 油墨疊印率/表觀疊印率表示濕油墨在基材和上一色油墨上的疊印效果。通過測量疊印率，可以預測疊印色彩的變化。然而，印刷機狀態可能會限制油墨疊印的效果。有多個印刷機變量會影響油墨疊印率，其中有些變量可以由操作員控制，例如印刷速度或干燥器設置（適用于印刷單元之間有干燥器的印刷機）。油墨粘性可能受膠印機潤版液或油墨膜層厚度的影響。有些變量所需的更改超出了操作人員的控制范圍，例如膠印油墨的粘性規格。這種情況下，可以由油墨供應商向油墨中加入添加劑，或者甚至可以使用具有不同粘性特性的其他油墨系統。
• 印刷反差值與印刷質量的主觀評價密切相關，例如“平淡”（低印刷反差值）和“醒目”（高印刷反差值）。與中間調網點擴大值（隨油墨膜層厚度和密度而變化）相比，高印刷反差值需要高密度和清晰印刷才能維持暗調細節。在生產期間，該參數通常用作維持正確水墨平衡的指南，當印刷過程中反差值變小時，可能意味著需要清洗橡皮布。

2 –專色油墨的過程控制需使用先進的分光密度儀

傳統分光密度儀的內置濾光片是針對四色油墨而優化的，它們并非所有專色油墨的佳選擇。當使用傳統濾光片組測量專色時，分光密度儀可能會嘗試自動選擇濾光片。專色階調值（SCTV）計算的是專色油墨的階調值（ISO 20654:2017）。該方法利用光譜反射率值來獲得紙張（0%）與實地油墨（100%）之間的階調值。普通分光密度儀不能提供這些值，因為SCTV階調值與CMYK階調值不同。

如要測量專色油墨的密度，需使用eXact分光光度儀在適合油墨的優光譜波長上測量專色。

印刷分光密度儀的選型

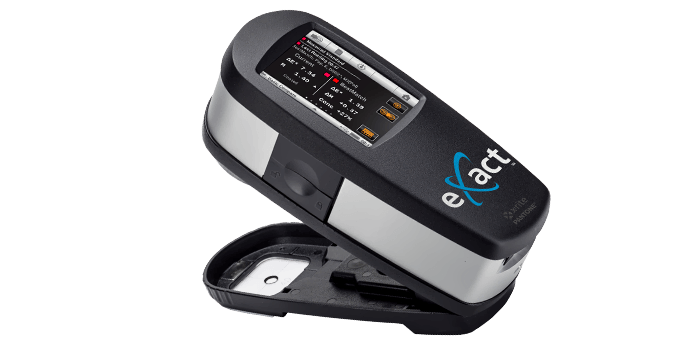

eXact系列包含不同種型號。如需高級的色彩控制或按照GRACoL、SWOP、FOGRA等印刷標準進行生產，則可使用eXact印刷密度儀。

歡迎聯系我們的色彩專家，探討您的具體分光密度儀需求。
