型號 #： 2900

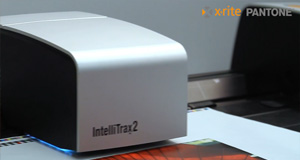

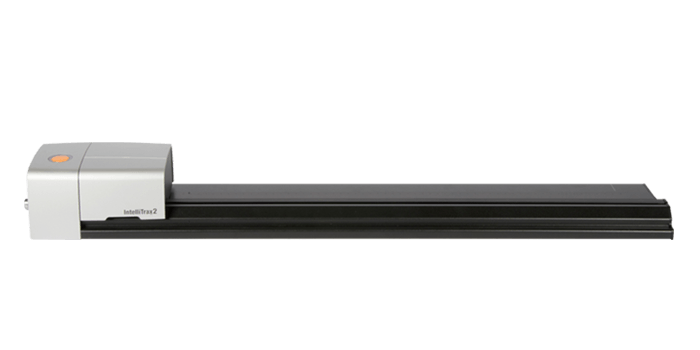

IntelliTrax2 印刷掃描儀

用于中大型單張紙商用和折疊紙盒印刷機的全自動掃描解決方案（10秒內完成讀數）
最小支持2mm色帶，進一步節省材料
通過非接觸式測量消除臟污和擦傷問題

產品概述

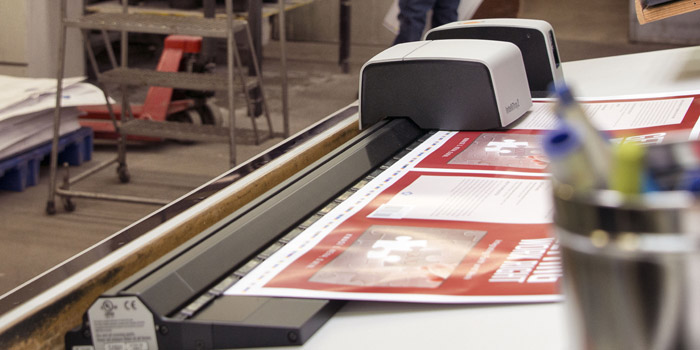

高速的印刷自動化色彩測量

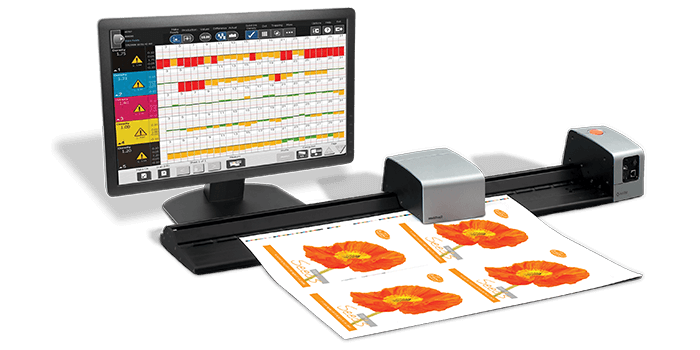

愛色麗IntelliTrax2印刷掃描儀是一款優質的非接觸式自動掃描解決方案，可充分減少掃描時的人為失誤，從而提高效率和生產率并減少返工。

<10 秒

掃描時間

2 mm

最小色帶高度

45:0

設備測量結構

準確一致的測量

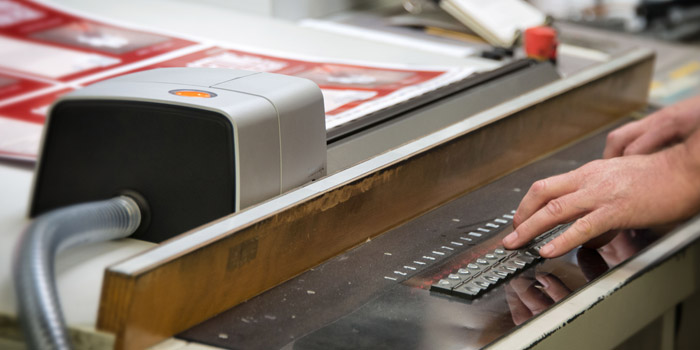

IntelliTrax2印刷掃描儀可通過自動調整掃描頭來定位色帶，確保每次都能快速定位紙張并進行一致的測量。

穩定和標準的生產過程

可與閉環解決方案集成，以減少時間和浪費，進而提高盈利并實現快速的完全自動化。

提高效率和生產率

可在印刷進行快速的全自動化測量（10秒內完成讀數），將印刷校色調整時間減少40%以上

節省材料

最小支持2mm色帶，進一步節省材料

非接觸式測量

通過非接觸式測量，消除測量過程中的臟污和擦傷問題

IntelliTrax2

設計/印前媒體

配色

生產

質量控制

規格

產品規格

佳匹配功能	有
紙張存儲黑色背景	有
校準	自動校準集成和覆蓋白色參考
色彩差異	CIE ?E* (1976)、?E CMC、CIE ?E* （2000）和CIE ?E*（1994）
閉環支持	有
色條對準	有
色彩空間	CIE Lab、CIE LC*h°

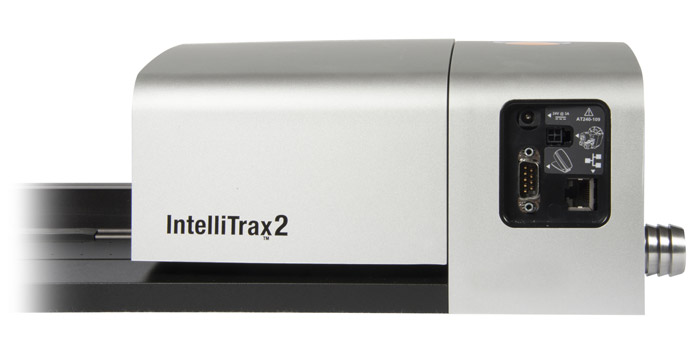

通信接口	以太網
配置選項	頭型、軌道長度、孔徑、手持式、腳踏開關
連通性	以太網
密度范圍	0.0 D至3.0 D
密度標準	狀態A、E、 I、T、Tx、Ex、Hi-Fi
顯示分辨率	小：17”觸摸屏顯示器，分辨率為1280 x 1024 推薦：22” 觸摸屏顯示器，分辨率為1920 x 1080
嵌入式NetProfiler支持	有
G7認證	有
濕度	30 to 85% RH （無冷凝）
光源	A、C、D50、D65、D75、F2、F7、F11、D12
測量期間圖像接觸	免接觸
Observers	2° & 10°
輸入/輸出格式	CxF3、jtl、cbl、
行業標準	ISO 5-4:2009(E)、ISO 13655:2009
油墨種類/油墨機組	密度版本：多8個光譜版本：多16個
儀器臺間差	0.3 dE*ab
支持語言	簡體中文、繁體中文、英語、法語、德語、意大利語、日語、葡萄牙語、俄語、西班牙文
光源	充氣鎢絲燈（A類光源）和UV LED
測量結構	45°/ 0°環形照明光學元件、ISO 5-4：2009（E）
測量條件	M0、M1、M3
測量背景	ISO 12647-2和3中規定的黑色
NetProfiler支持	有
觀察角度	2°和10°
工作溫度范圍	10°C至35°C 50°F至95°F
PantoneLIVE支持	有
合格檢驗	有
色磚尺寸	小型：2毫米x 3毫米中型：3毫米x 3毫米偏振器：3毫米x 3毫米
掃描長度	29”（74 cm） 32”（81 cm） 40”（102 cm） 44”（112 cm） 56”（142 cm） 65”（165 cm）
掃描速度	170 mm / sec
光譜分析儀	DRS光譜引擎
光譜間隔	10 nm
光譜范圍	400 nm至700 nm
光譜報告	400 nm至700 nm （10mm間隔）
存儲溫度范圍	-20°至50°C -4°至122°F
短期可重復性-密度	白色：大±0.01 D。青色、洋紅色和黑色：±0.02 D @ 1.8 D 黃色：S / M：±0.02 D @ 2.0 D 偏振器：±0.03D @ 1.8D
軟件開發包	有
軟件模式	密度/光譜
短期可重復性-白色	大值0.15 dE
支持設備	IntelliTrax2、eXact
掃描區域	距離紙張邊緣38mm以內的色帶
掃描功能	有
紙張存儲	有
單次掃描	M0/M1或M0/M3或M1/M3
軌道尺寸	29”（74 cm） 32”（81 cm） 40”（102 cm） 44”（112 cm） 56”（142 cm） 65”（165 cm）
電壓	100 - 240VAC、50/60Hz
保修	1年
包括些什么？	真空泵、電纜、電源、以太網電纜、軟件CD、手冊、設備證書
Windows	Windows 7（32和64位）、Windows 8（32和64位）、Windows 10（32和64位）

常見問題和解決方法

1.什么是XRGA？在IntelliTrax中是如何設置的？
XRGA是愛色麗的印刷新標準，用來解決以前儀器使用不同標準而造成數據不一致的問題。IntelliTrax 1.6會自動找開XRGA，且無法關閉。所有新建標準均為XRGA標準，但原有測量數據不會轉變成XRGA。原有的以分光數據輸入標準可以轉換，但以Lab值輸入的標準，不會轉換。

2.色帶與紙邊的距離需要多大？
小要有1mm的距離，建議3mm。

3.所能測量的小色塊是多少？
IntelliTrax的孔徑和小色塊尺寸如下：

	掃描孔尺寸(寬 X 高)	小目標寬度	小目標高度
小孔徑	2.75 mm X 1.2 mm	3.0 mm	2.0 mm
中孔徑	2.75 mm X 2.3 mm	3.0 mm	3.2 mm
DP (Polarized)	3.2 mm X 3.2 mm	3.5 mm	3.5 mm

4.IntelliTrax DP的含義是什么？
DP即動態濾鏡，是指測量時同時給出含濾鏡和不含濾鏡數據，具體情況是：色度值（Lab等）不含濾鏡，密度值，T響應不含濾鏡，E響應含濾鏡。所以，只有當密度值用E響應，且要求有濾鏡，同時，色度值不要濾鏡時才可使用。IntelliTrax DP可配合SpectroEye使用。

5.電腦配置要求是什么？
2GB 內存
3 GHz 處理器
顯示器17" 分辨率1280 x 1024
推薦使用觸摸屏（Touch Screen）

6.IntelliTrax可支持的電腦系統？
IntelliTrax的系統要求：
Windows 7 Professional 32-bit and 64-bit (Supported on ITX v1.6 or higher)
Windows XP Pro SP2 或更高
Windows Vista Ultimate 32-bit
