型號 #： Ci64-XR

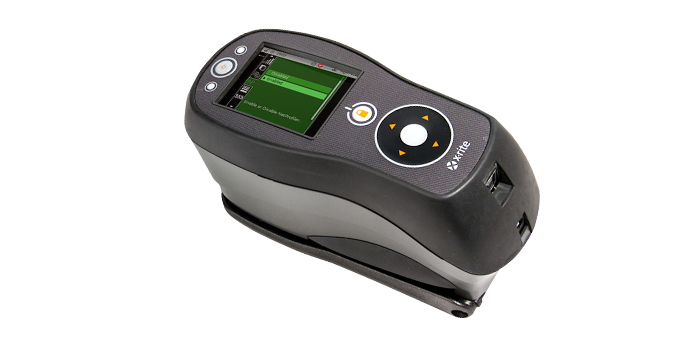

Ci64手持式色差儀
- 非常適合實驗室、現場和工廠的高端質量控制解決方案
- 可切換孔徑，適合測量廣泛的樣本
- UV型號可評估熒光增白劑
產品概述
儀器臺間差
白色陶瓷色磚短期重復性
測量孔徑
產品規格
10.9 cm
9.1 cm
10.9 cm
9.1 cm
常見問題和解決方法
產品支持
資源中心
視頻

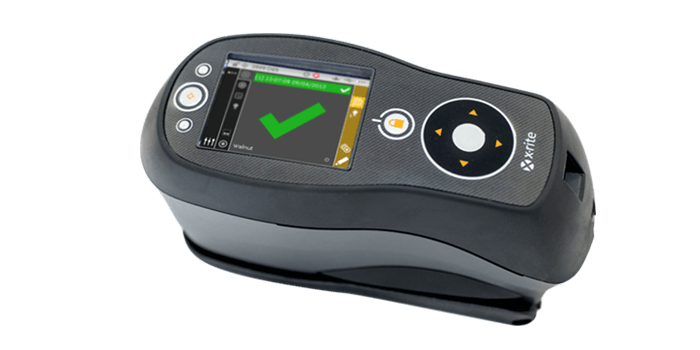

手持色差儀—確保一致色彩控制的高端手持儀器
作為愛色麗的高端型精密手持式色差儀，Ci64手持式色差儀可選多種配置，包括同步SPIN/SPEX輸出、相對光澤度分析以及UV選項，甚至能準確測量表面不平整的各種產品和包裝類型。
0.13 ΔE*
.04 ΔE*
4-14* mm

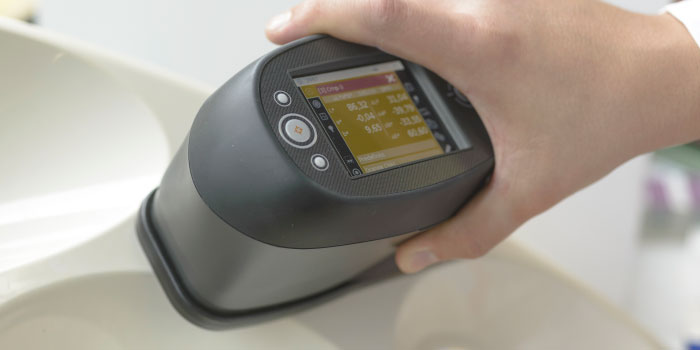

手持式色差儀-準確測量熒光增白劑
Ci64手持式色差儀可選多種孔徑尺寸并可增加UV LED光源，準確測量含熒光增白劑的塑料、紡織品和紙張。

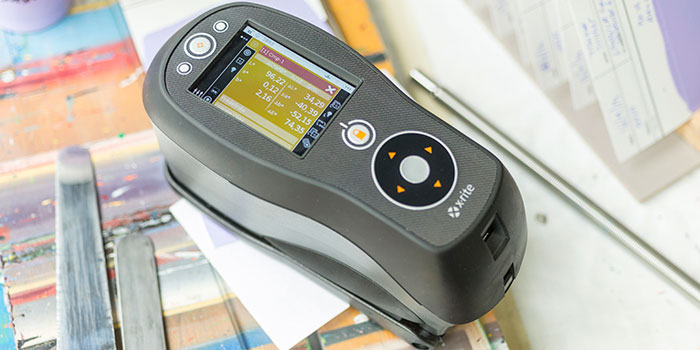

手持式色差儀-實現一致的測量
Ci64手持式色差儀采用工作模板可配置菜單，方便用戶了解測量程序并直接查看數據。可確保可靠的數據采集和統計過程控制，實現不同班次、生產線和工廠的一致測量結果。
同步SPIN/SPEX輸出，方便評估光澤度
立即識別色彩和光澤度的差異，確保準確的色彩讀數或驗證視覺檢查。
中孔和小孔可切換（4、8和14mm*）
靈活性高，可測量廣泛的樣本尺寸
軟件支持
結合愛色麗的配色和質量控制軟件，實現端到端的色彩解決方案
Ci64在工作流程中的應用：
定標
設計/印前
配色
生產
質量控制
技術規格
| 電池 | 鋰離子電池 |
| 電池周期 |
1000次測量（非UV型號）
@ 10 秒間隔
|
| 校準 | 白色，零點，UV* |
| 色差 | [√/X], Δecmc, Δlab, ΔE00, Δ反射率, ΔE94, ΔXYZ, ΔL*a*b*, ΔYxy, , ΔL*C*h°, ΔL*u*v*, 差異評語 |
| 色彩空間 | Lab, L*a*b*, 反射率, L*C*h°, 孟塞爾坐標, XYZ, Yxy, L*u*v* |
| 通信接口 | USB 2.0, 藍牙* |
| 尺寸（長，寬，高） | 21.3 cm 9.1 cm 10.9 cm |
| 支持嵌入式 | 是 |
| 濕度 | 5% 到 85%, 非凝露 |
| 光源種類 | A, C, D50, D65, F2, F7, F11 & F12 |
| 照明孔徑 | 20mm、14mm和6.5mm |
| 導入/導出格式 | CSV |
| Instrument Display | 背光彩色圖形LCD |
| 儀器臺間差 | 0.13 ΔE*ab (8mm) |
| 光源壽命 | 約50萬次測量 |
| 支持的語言 | 英語、德語、法語、西班牙語、意大利語、葡萄牙語、中文（簡體）、中文（繁體）、韓語和日語 |
| 光源 |
充氣鎢絲燈
+ UV LED*
|
| 測量間隔時間 | ≈ 2 秒 |
| 測量幾何結構 | d/8° |
| 測量孔徑 | 14mm或8mm和4mm |
| 測量時間 | ≈ 2 秒 |
| NetProfiler支持 | 嵌入式 |
| 觀察者 | 2° & 10° |
| 工作溫度范圍 | 50° 到 104°F (10° 到 40°C) |
| 包裝尺寸（長度，寬度，高度） | 51cm, 20cm, 41cm |
| PantoneLIVE 支持 | 通過軟件 |
| 合格/不合格指示 | 是 |
| 光度范圍 | 0 到 200% |
| 光度分辨率 | 0.01% |
| 反射孔徑 | 1或2個 |
| 樣本儲存 | 4000 |
| 樣本預覽 | 目標窗口 |
| 運輸重量 | '7kg |
| 短期重復性 – 白色 | .04 ΔE*ab（白色陶瓷上） |
| 軟件開發包 | XDS4 |
| 光譜分析儀r | 藍光增強硅光電二極管 |
| 光譜間隔 | 10nm |
| 光譜范圍 | 400nm-700nm |
| 光譜報告 | 10nm |
| 測量指數 | [√/X], YI1925, WI Taube, ΔWI73, 反射率, WI98, MI, Δ反射率, ΔWI Berger, WI73, MI6172, ΔYI98, ΔWI Hunter, 灰尺, WI Berger, 光澤度, ΔYI73, ΔWI Stensby, YI98, WI Hunter, ΔYI1925, ΔWI Taube, YI73, WI Stensby, ΔWI98, 平均值，555色光分類 |
| 標準儲存 | 1000 |
| 儲存溫度范圍 | '-4° 到 122°F (-20° 到 50°C) |
| 轉換支持 | 嵌入式 |
| 電壓 |
100-240VAC 50/60Hz,
12VDC @ 2.5A
|
| 保修期 | 12個月 |
| 重量 | 1.06 kg |
-
一、Ci6x白校正顯示校正錯誤，校正失敗。

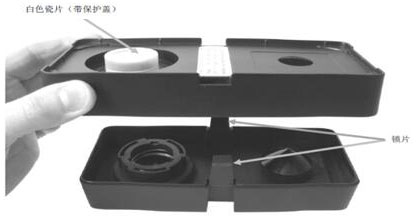

1、清潔校準基準

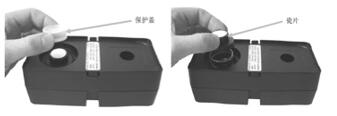

a、取下瓷片上的塑料保護蓋。始終握持瓷片的邊緣，小心不要碰到白色表面。向下按瓷片然后逆時針轉動直到不能再轉動。向上提起瓷片，從基座上取下來。
b、使用溫和的肥皂溫水清潔瓷片。用溫水徹底沖洗 然后用無絨布擦干。切勿使用任何種類的溶劑或清洗劑。瓷片完全干透后，將瓷片邊緣上的大凸舌和基座上的大凹槽對齊。通過瓷片向下按壓彈簧直到不能再往下壓。按住瓷片，順時針旋轉直到不能再轉動。慢慢地讓瓷片升起。正確放置時，瓷片上的箭頭和基座上的箭頭應對齊。不使用瓷片時，將保護蓋重新安裝到瓷片上方。
c、清潔黑筒。用手指按壓兩側的兩個鎖片使之分開以拆分兩個部分。用干凈、干燥的空氣清潔或用無絨布擦除灰塵或污垢。清潔后，在重新裝配各個部件前將末端的兩個箭頭對齊。
d、清潔完校準基準后，執行校正操作，如果還是無法校正，執行操作2（恢復出廠設置）

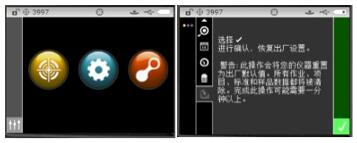

2.恢復出廠設置
進入到儀器配置菜單中的后一個選項，打勾確認后即恢復出廠設置，然后嘗試校正，如果還是無法校正，執行操作3（更新固件）。（恢復出廠設置后，所有數據都會被清除，如果數據不想被清除，請直接執行操作3）
3、更新固件至1.2.922
a、下載新版本固件Ci6X Firmware r1.2.922，下載鏈接如下：https://www.xrite.com/service-support/downloads/c/ci6x_firmware_r1_2_922

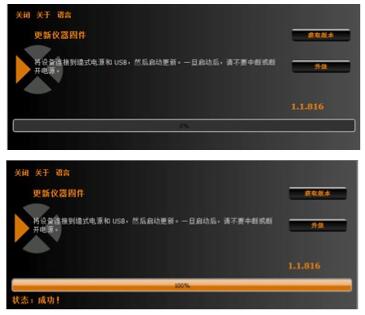

b、下載后，雙擊打開此固件，確保Ci6x連接到墻式電源，且通過USB數據線連接到電腦，然后點擊升級，直至升級完成，顯示成功。
Ci6x新固件版本1.2.922應用說明
注：此項功能對在做白色校正時，出現“不正確的白板數值”提示的儀器，有較好的效果。對于出現“光源失敗”提示的儀器，請客戶先嘗試清潔，如果錯誤提示變為“不正確的白板數值”，再嘗試修復操作，但成功率不如出現前一種現象的儀器高。
固件升級成功后，建議在做白色校正操作前，清潔儀器的光學部件，請保證以下幾點：
1．白校正板表面干凈； 2．目標窗與白板接觸面干凈； 3．目標窗沒有出現位移，4mm目標窗中間圓孔和儀器積分球圓孔保持同心；8mm、14mm目標窗中間圓孔和積分球圓孔重合，沒有邊緣露出在積分球圓孔內。 4．積分球內部盡可能清潔干凈； 5．保證儀器黑色底板后部兩片墊腳完整，儀器放置平穩；
白板校正失敗的恢復操作：
1．按正常步驟，進行儀器校正操作， 2． 在測量白色校正片時，儀器依舊仍然會出現“不正確的白板數值”提示。 3．此時退到主界面，再進行一次校正操作， 4． 通常儀器就能正常通過白校正了。
如果還是無法校正，請與愛色麗維修中心聯系。 -
二、Ci64切換孔徑后無法校正

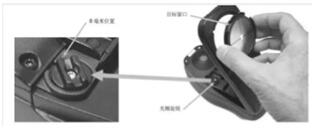

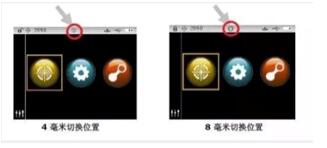

確保孔徑切換準確，Ci64在切換大小孔徑的時候，首先要旋轉底部旋鈕，然后要更換目標窗口
另外注意切換完后，屏幕上的顯示是不一樣的，然后再進行校正。
-
三、Ci64做完Netprofiler且成功后，顯示未配置或無效配置
Ci64 8mm孔徑做完Netprofiler，切換到4mm使用時，需要為4mm再做一遍Netprofiler，4mm和8mm孔徑有各自的profile文件。 -
四、Ci6x出現無法開機的狀況
首先確保儀器有電或者連接到墻式電源，如果還是無法開機，執行第一條中的恢復出廠設置和更新固件。更新后還是無法開機，請與愛色麗維修中心聯系。 -

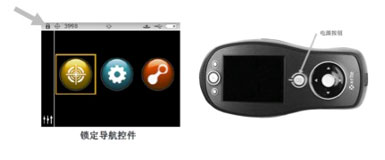

五、Ci6x出現屏幕“死機”的狀況
首先查看儀器是否鎖定，如若鎖定，按下電源按鈕解鎖，如果屏幕還是無法操控，重啟儀器后重試，如果問題仍然存在，執行第一條中的恢復出廠設置和固件更新，更新后問題仍存在請與愛色麗維修中心聯系。
-
六、儀器校正后出現鱷魚提示
此時光源強度變弱，仍可進行測量，但是光源好盡快去更換。 更換光源可與愛色麗維修中心聯系，不可自行更換。
