型號 #： ERX145
ERX145色度測試儀
新品
在線卷材涂料測量
- 在實驗室或生產線進行45:0測量
- 可連接ESWin QC以監測色彩質量
- 60mm測量距離和30mm測量光斑
產品概述
可再現性
可重復性
設備測量結構
產品規格
產品支持
資源中心
視頻
監測涂裝生產線的色彩準確度

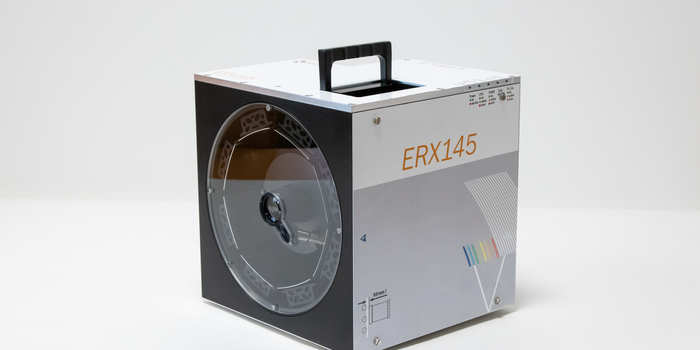

ERX145色度測試儀專為在卷材涂料上進行非接觸式測量而設計，可消除代價高昂的生產線色彩錯誤，尤其適用于色彩頻繁變化的環境。當與ESWin QC軟件配套使用時，該儀器將成為在線質量控制系統，可向操作人員預警色差問題并實現色彩調整。
≤0.03 dL*, da*, db*
≤0.3 dL*, da*, db*
45°:0°
保持卷材涂裝生產線順利運行

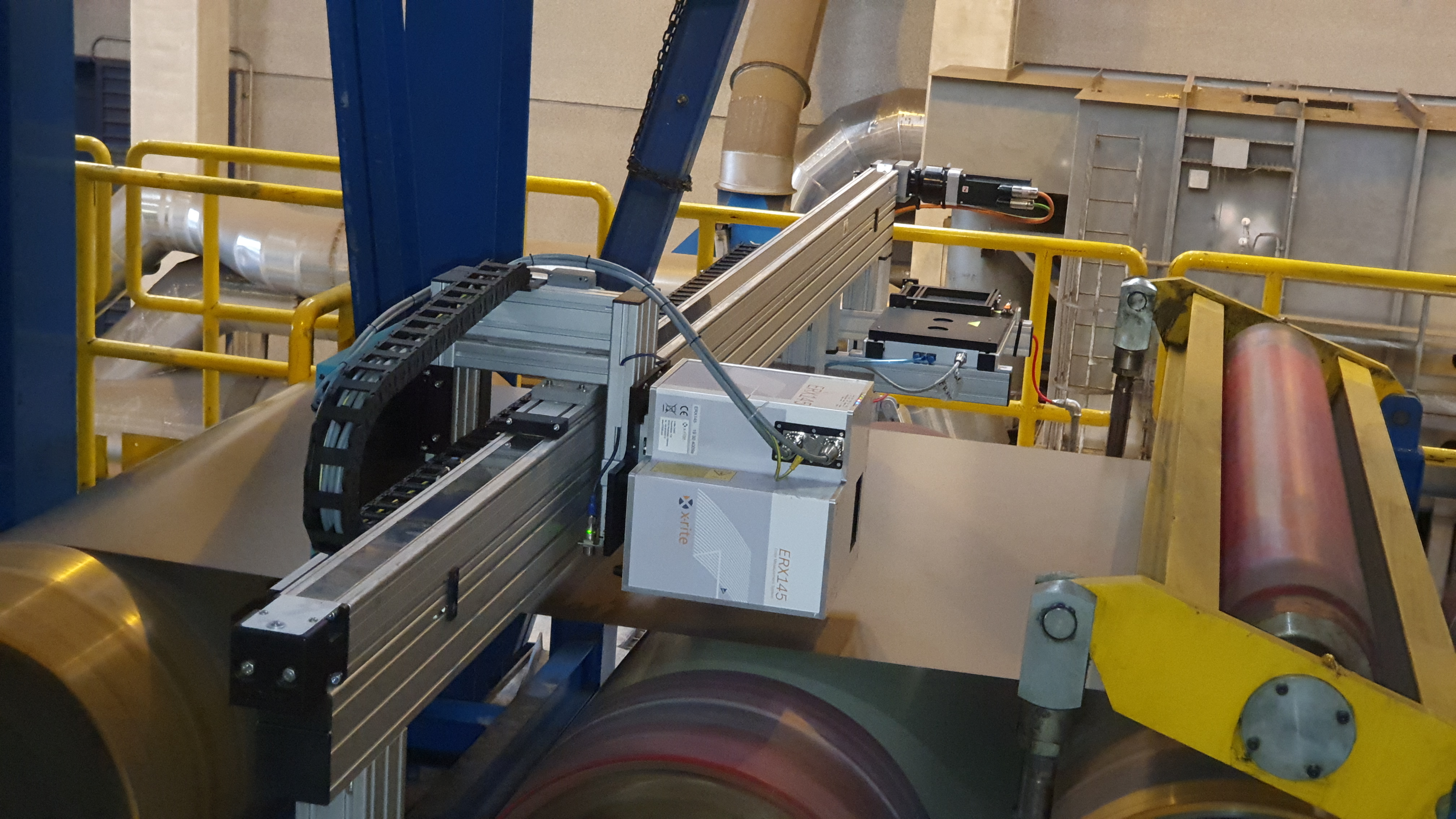

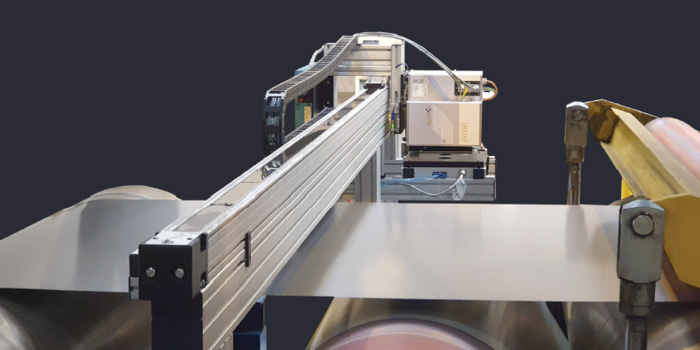

憑借45°:0°光學測量結構，ERX145 Inline色度測試儀可以安裝在生產線上方的橫梁上，盡早識別色差問題，避免卷材損壞。當與 ESWin QC色彩管理軟件配套使用時，它可提供可操作指導，讓操作人員立即糾正問題，而無需停止生產。該儀器與ERX45 Lab分光光度儀的相關性非常出色，可根據公認的國際標準進行客觀評估，確保在線測量方案的完整性。
測量高溫涂裝表面的色彩

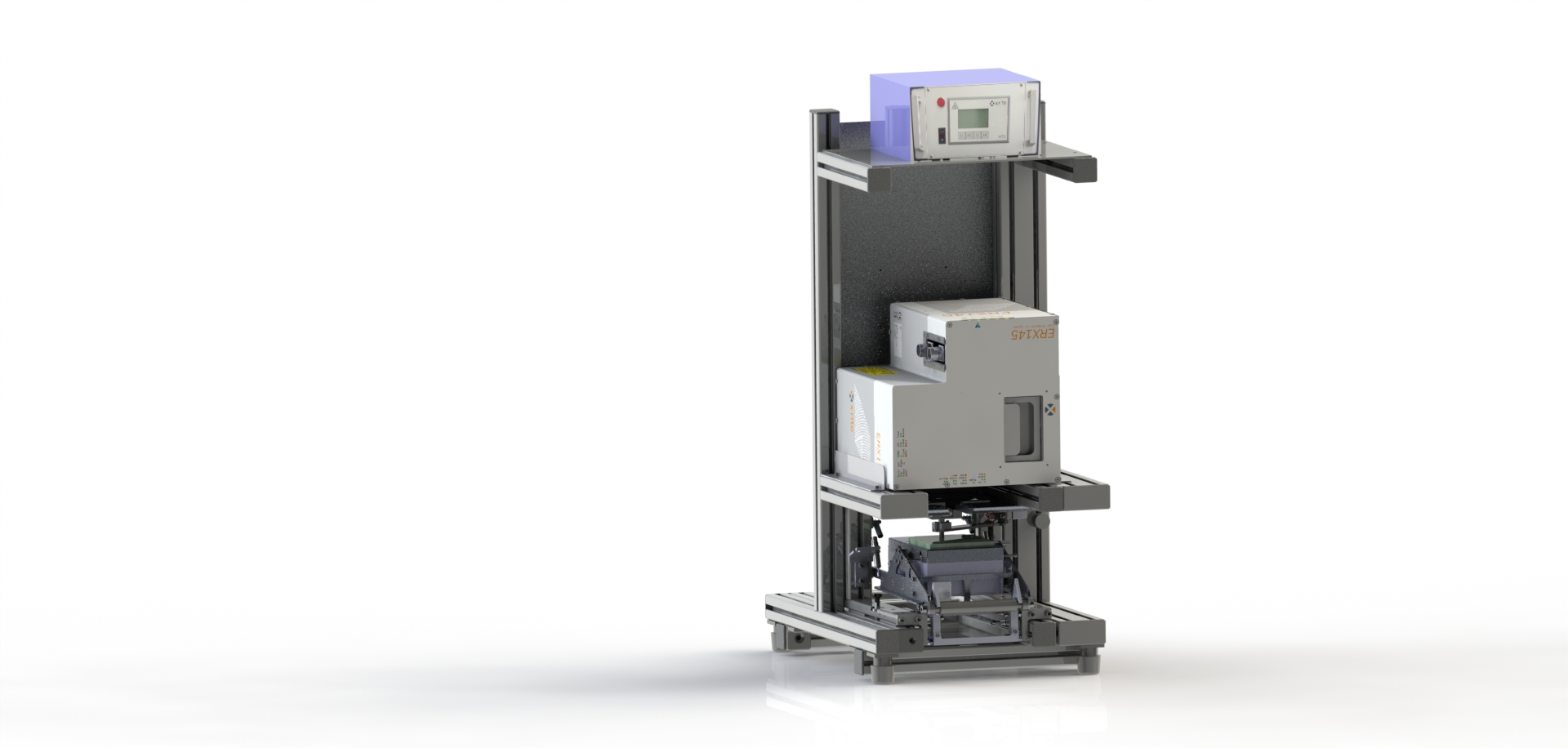

ERX145 Inline色度測試儀可安裝在水淬裝置后面，該位置的產品溫度仍然很高。內置的高溫計可測量熱卷帶的實際溫度，并結合 ESWin QC色彩管理軟件 重新計算色彩與室溫的關系，確保在線測量與實驗室系統的高相關性。必要時，可以在其旁邊安裝GlossFlash 6060來評估卷材整個長度和寬度方向的色彩和光澤度。若卷帶兩面的色彩都非常重要，還可在卷材下方額外安裝一臺ERX145 Inline色度測試儀。
短期穩定性和長期準確性
采用真正的雙光束測量和自動波長校準功能。僅需每4周進行一次外部校準，就能保證理想的正常運行時間
適用于嚴苛的生產環境
ERX145專為持久耐用而設計，其堅固性足以耐受多灰塵的生產線，同時測量準確度不受影響
監測涂裝卷材的色彩
該儀器安裝在60mm (2.4”)的測量距離，使用30mm測量光斑進行測量，其在線測量結果與實驗室測量結果差異非常小
ERX145
規格
設計/印前媒體
配色
生產
質量控制
| 色彩傳感器 ERX145 | |
| 光學幾何結構 | 45a:0deg |
| 測量結構 | 環形 |
| 帶UV光譜測量區域 | 330 nm - 730 nm |
| 帶內部自動控制的絕對波長精度 | 優于0.1 nm |
| 雙光束（樣品和參考通道） | 同步 |
| 測量時間 | 20 ms |
| 測量區域 | 30 mm |
| 測量距離（光源頂端至樣品） | 65mm |
| 誤差dE* < 0.2時測量距離偏差 | ± 10 mm |
| 測量間隔 | 3 秒 |
|
CIELAB重復性 (重復測量白色標準色板的標準偏差) |
dL*, da*, db* ≤ 0.03 |
|
儀器臺間差 基于白板 |
dL*, da*, db* ≤ 0.1 |
| 測量BCRA系列12色板的平均色差 | dE* < 0,3 |
| 尺寸 | 282 x 298 x 269 mm3 |
| 重量 | 13.5kg |
| 防護等級 | IP 53, CE 標志 |
| 校準（PTB登記備案，德國標準化研究所） | instrument specifi c white standard |
| 和計算機的通信方式 | CAN總線，配備USB轉接器 |
| 環境溫度 | 高50°C |
| 電源接口 EPX | |
| 輸入電壓 | 115V/230 V AC, +25% / -15%, 45-440 Hz |
| 功耗 | 大50VA，典型25 VA |
| 測量頭接口 | 電纜長20m |
| 尺寸 | 約265 x 265 x 155 mm (10.4” x 10.4” x 6,1”) |
| 重量 | 約2.3kg |
| 防護等級 | IP 65, CE 標志 |
| 計算機接口 ECX | |
| 輸入電壓 | 115V/230 V AC, +25% /-15%, 45-440 Hz |
| 功耗 | 大100 VA，典型10VA |
| 通過CAN總線連接至EPX接口 | 電纜長500m |
| USB接口至計算機 | 電纜一般1.5m，長3m |
| 尺寸 | 約265 x 265 x 135 mm (10.4” x 10.4” x 5.3”) |
| 重量 | 約2.4 kg |
| 防護等級 | IP 65, CE 標志 |
